立柱式碼垛機是一種自動化設備，廣泛應用于物流、制造業等行業。為了讓立柱式碼垛機正常工作，需要編寫相應的程序，并繪制程序圖。本文將介紹立柱式碼垛機程序圖的繪制方法，幫助讀者更好地掌握立柱式碼垛機的編程技能。

一、立柱式碼垛機的基本原理

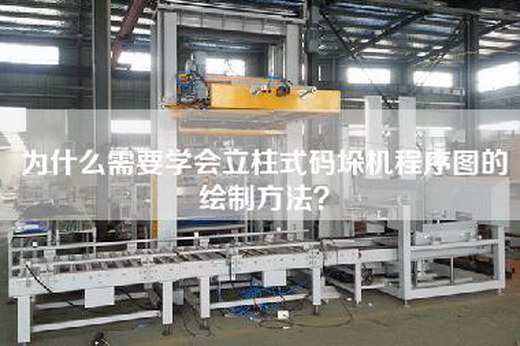

立柱式碼垛機是一種通過機械臂將物品從輸送帶上取下，并按照預設的程序碼垛的設備。它由機械臂、傳感器、控制系統等組成。在工作時，機械臂會根據預設的程序，將物品從輸送帶上取下，并根據指定方案碼垛。整個過程需要編寫相應的程序，并繪制程序圖。

二、立柱式碼垛機程序圖的繪制方法

1. 程序圖的基本要素

立柱式碼垛機程序圖由一系列圖形符號組成，主要包括輸入輸出符號、處理符號、存儲符號、連接符號等。其中，輸入輸出符號用來表示輸入輸出設備，如傳感器、執行器等；處理符號用來表示程序中的處理部分，如計算、判斷等；存儲符號用來表示程序中的存儲部分，如寄存器、存儲器等；連接符號用來表示各符號之間的連接關系。

2. 繪制程序圖的步驟

（1）確定程序的功能和流程

在繪制程序圖之前，需要明確程序的功能和流程。根據實際需求，確定程序的輸入輸出、處理過程和輸出結果。

（2）繪制程序圖的主體框架

根據程序的功能和流程，繪制程序圖的主體框架。主體框架包括輸入輸出符號、處理符號、存儲符號和連接符號。在繪制過程中，需要注意符號之間的連接關系和順序。

（3）完善程序圖的細節

在主體框架繪制完成后，需要對程序圖進行完善。主要包括添加注釋、調整符號位置、優化符號連接等。注釋可以幫助程序員更好地理解程序的功能和流程，調整符號位置可以使程序圖更加美觀，優化符號連接可以提高程序的執行效率。

三、總結

立柱式碼垛機程序圖的繪制方法并不復雜，但需要掌握一定的編程技能和圖形符號知識。通過本文的介紹，相信讀者已經掌握了立柱式碼垛機程序圖的繪制方法，并能夠根據實際需求編寫出符合要求的程序圖。在實際應用中，需要根據具體情況進行調整和優化，以提高程序的執行效率和穩定性。
