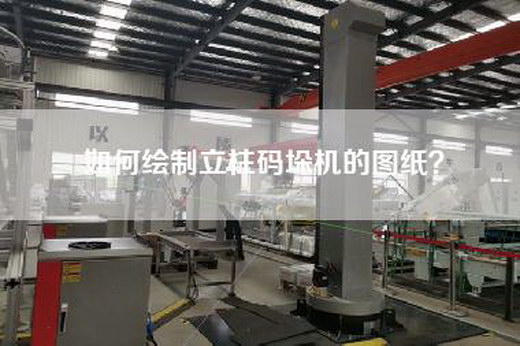

立柱碼垛機是一種現代化的物流設備，它可以實現對貨物的快速碼垛，提高了工作效率和準確性。但是，在制造立柱碼垛機的過程中，繪制圖紙是非常重要的一步。那么，立柱碼垛機圖紙?jiān)趺串嫵鰜淼哪?？下面，我們將為大家詳?xì)介紹。

一、準備工作

在繪制立柱碼垛機的圖紙之前，我們需要做好一些準備工作。首先，需要了解立柱碼垛機的結構和原理，這樣才能更好地繪制出圖紙。其次，需要準備好繪圖工具，如鉛筆、尺子、直角尺、圓規、量角器等。最后，還需要準備好繪圖紙和草圖紙，以備不時之需。

二、繪制主體結構

在繪制立柱碼垛機的圖紙時，首先需要繪制其主體結構。主體結構包括立柱、橫梁、滑軌、電機等部分。在繪制時，需要根據實際尺寸和比例進行繪制，并且要注意各部分之間的連接和配合關系。此外，還需要標注出各部分的名稱和尺寸，以便后續的加工和制造。

三、繪制電路連接圖

除了主體結構外，立柱碼垛機還需要電路系統的支持。因此，在繪制圖紙時，還需要繪制電路連接圖。電路連接圖包括電機、傳感器、控制器等部分，需要根據實際電路連接方式進行繪制，并且要標注出各部分的名稱和連接方式。

四、繪制細節部分

在繪制立柱碼垛機的圖紙時，還需要繪制其細節部分。細節部分包括螺絲、軸承、鏈條等部分，需要根據實際尺寸和比例進行繪制，并且要注意各部分之間的連接和配合關系。此外，還需要標注出各部分的名稱和尺寸，以便后續的加工和制造。

五、繪制總圖

在繪制立柱碼垛機的圖紙時，還需要繪制其總圖?？倛D包括主體結構、電路連接圖、細節部分等部分，需要根據實際尺寸和比例進行繪制，并且要注意各部分之間的連接和配合關系。此外，還需要標注出各部分的名稱和尺寸，以便后續的加工和制造。

六、檢查和修改

在完成立柱碼垛機的圖紙繪制后，還需要進行檢查和修改。檢查時需要仔細核對各部分的尺寸和比例是否準確，各部分之間的連接和配合關系是否合理。如果發現問題，需要及時進行修改，確保圖紙的準確性和完整性。

總之，繪制立柱碼垛機的圖紙是一項非常重要的工作，需要仔細認真地進行。以上就是關于立柱碼垛機圖紙?jiān)趺串嫵鰜淼脑敿?xì)介紹，希望對大家有所幫助。
